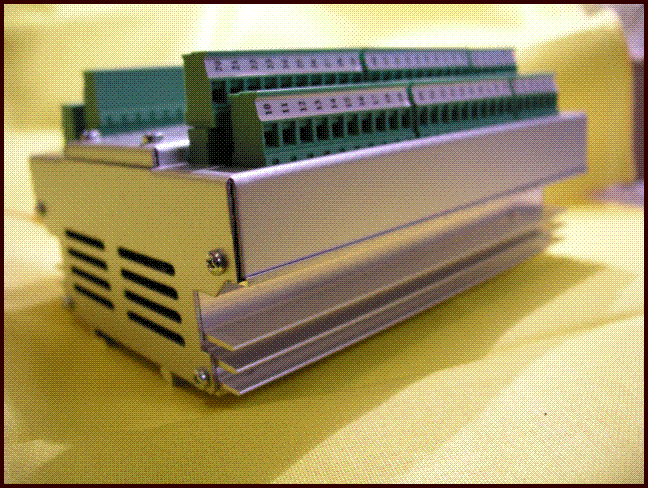

P1010004

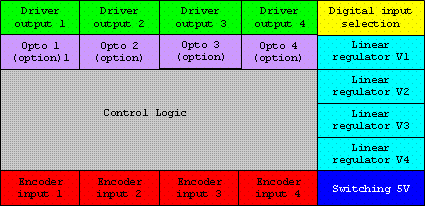

EBSblocks
L'’Encoder Box Selector EBS è una scheda d’interfaccia che facilita la connessione e l’adattamento dei segnali tra apparati di controllo ed encoder. Inserita in un robusto contenitore metallico con aggancio per barra din, la scheda si può installare facilmente all’interno dei quadri elettrici. Si può configurabile per diverse modalità di funzionamento e comprende anche una utile funzione di test.L’EBS01A può gestire quattro ingressi encoder completi formati da segnali A,B,Z sia in configurazione differenziale che in configurazione push-pull. Per aumentare l’immunità ai disturbi ogni ingresso viene elaborato da un filtro digitale. I driver d’uscita dell’EBS01A possono essere associati ad uno qualunque degli ingressi encoder, sia con selezione locale che con selezione remota tramite gli ingressi digitali optoisolati. Ogni uscita può essere alimentato in diversi modi scegliendo tra le tensioni disponibili sulla scheda o utilizzando una sorgente esterna separata. In questo ultimo caso l’uscita può essere optoisolata aggiungendo il circuito opzionale EBS01A-OPTO. Ogni uscita è in grado di erogare 90mA (30mA per canale), le uscite possono essere collegate in parallelo quando è richiesta una corrente più elevata.

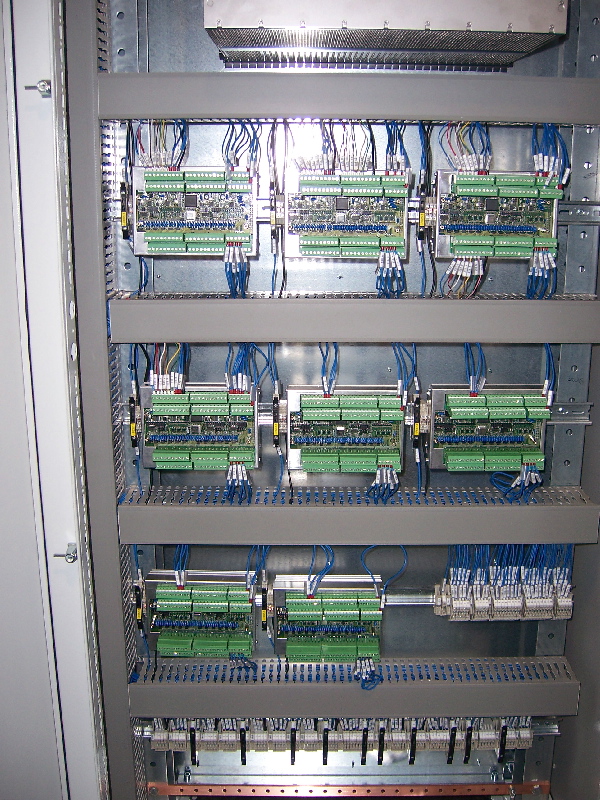

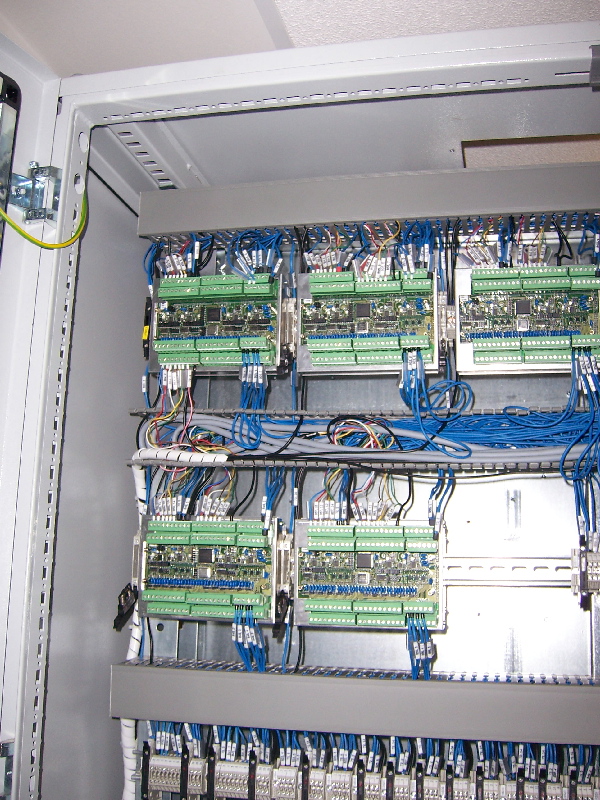

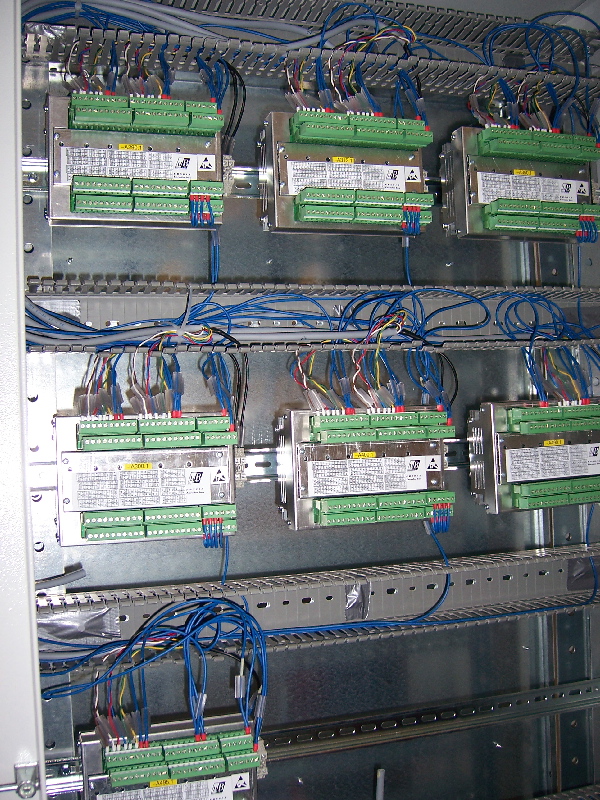

 uB_100_2033_600x800uB_100_2033_600x800 uB_100_2050_600x800 uB_100_2056_600x800
 ITAManuale utente
 ENGUser Manual
 RUSРуководство пользователя
